특징 |
|
| |
① 무전원·무보수
② 원심분리 및 충돌방식으로 수분 및 이물질 분리
③ 안정된 금속제 필터 내장 (40㎛/5㎛)
- 형태가 변형되지 않고 안정적으로 유지됨
- 세척 후 반영구적 재사용
- 필요시 교환 가능
④ 오일찌꺼기 및 기타 이물질에 강함
⑤ 수분 제거 효율 99% 이상
⑥ 자동드레인장치(option) |
|
 |
|
어떻게 Separation Filter가
작동되는가? |
| |
혁신적으로 디자인된 구조를 지닌 Separation Filter는 원심분리방식 및
충돌분리방식과 같은 물리적인 원리를 복합적으로 적용시켜서 효과적으로 수분 및 이물질을
분리하여 제거합니다. 그리고 엘레멘트를 2중으로 싸고 있는 실린더는 필터가 막히지 않도록
개발되었습니다.
대부분의 수분과 이물질은 제거될 수 있고, 필터는 쉽게 막히지 않으므로 수명을
연장시킬 수 있습니다.
진공 시스템은 유연하고도 편리하게 관리될 수 있습니다.수분 및 이물질이 입구를 통하여
내부로 들어오면서 원통형 베이스와 충돌하여 회오리 바람을 만들어냅니다. 필터 내부에는
유체의 흐름을 제어하는 돌출부위(disturbance flow protrusion)들이
있으므로, 유체가 회전하며 흐르면서 흐름이 약해지게 됩니다. 이러한 흐름으로
필터를 덮고 있는 Separation cylinder를 유체가 회전하며 소용돌이치면서
수분과 이물질이 필터에 직접 닿지 않게 하고 재빨리 분리시켜 하부로 모이도록
합니다.
수분 및 이물질이 필터로 치고 올라오는 것을 방지하기 위해서 차단 플레이트(looped-blocking
plate)가 설치되어 있고, 수분 및 이물질이 일정량 하부 집수조에 찰 경우 수동으로
배출하면 됩니다.
유체의 흐름을 방해하는 여러 개의 분리층을 통과한 후에, 수분 및 이물질이 제거되어 회전
블록킹 플레이트 위쪽으로 흘러가 소결금속 필터를 통하여 흐름이 이루어져 진공펌프를 보호하게
되는 것입니다. |
| |
|
도면 |
|
| |
|

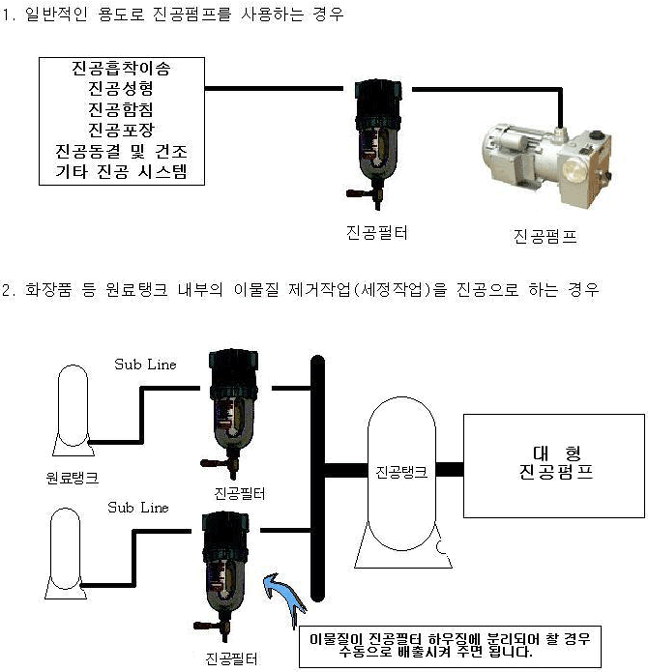

효과적인 사용방법 |
| |
 |
| |
| |
|
|
