특징 |
|
|
| |
|

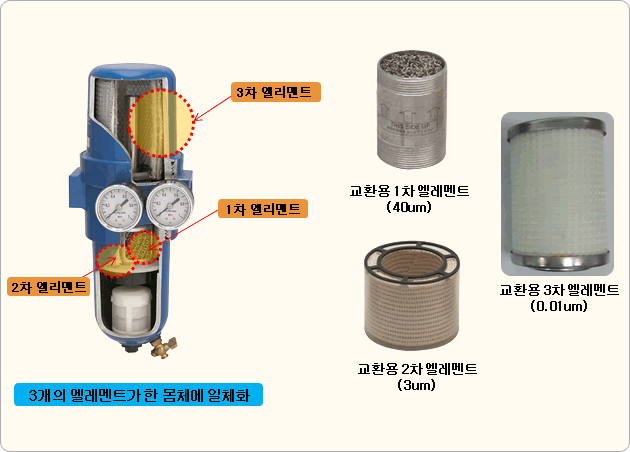

1.3개의
필터 엘레멘트 내장
3개의 필터 엘레멘트를 동일한 몸체에 배치하여 단계적으로
여과되도록 한 구조이고, 내구성 있는 알루미늄 몸체와
스테인레스 필터의 최고의 열전도성으로 압축공기를 냉각시키고, 더욱이
오일미스트 엘레멘트의 여과 면적은 타사
제품과 비교하여 2～3배 넓고 또한, 7층 구조로서 내구성이 우수하고
0.01㎛ 이상의 미립자를 제거할 수 있는
필터이면서 수명(초기 성능유지기간)이 길다.
2.2개의 챔버로 고성능 발휘
에어의 유속을 떨어뜨리는 응축수(수분.유분) 및 오일미스트의
분리효율을 극대로 향상시키기 위하여 상하 2개의
챔버로 구성되어 있다. 상부 챔버에서는 입자가 엘레멘트로
돌입하는 에너지를 저하시키는 것에 의하여 엘레멘트의
수명을 길게 하고 또한, 효율적으로 오일미스트 분리를 한다.
3. Outlet Pipe로 수명연장
오일미스트 엘레멘트 내부의 상부까지 연장한 Outlet
Pipe에 의하여 통과된 에어가 엘레멘트 전체로 평균적으로 흘러,
오염되어 한쪽으로 치우쳐 모이는 것을 방지하는
동시에 압축공기로부터 분리된 오일의 재혼합을 방지하여 수명을
길게 하였다.
4. 경량.콤팩트하여 설치 공간 절약, 장비에 직접 취부 가능
타사 필터와는 달리 프리필터가 불필요하기
때문에 배관에 설치가 간단하고, 배관거리도 짧아지므로 배관의
압력손실도 최소화할 수 있다.
5. 압력게이지로 눈으로 보는 관리가 가능
2개의 압력게이지의 압력차이로서 필터 엘레멘트의
적절한 교체시기를 알 수 있다. |
| |
|
|

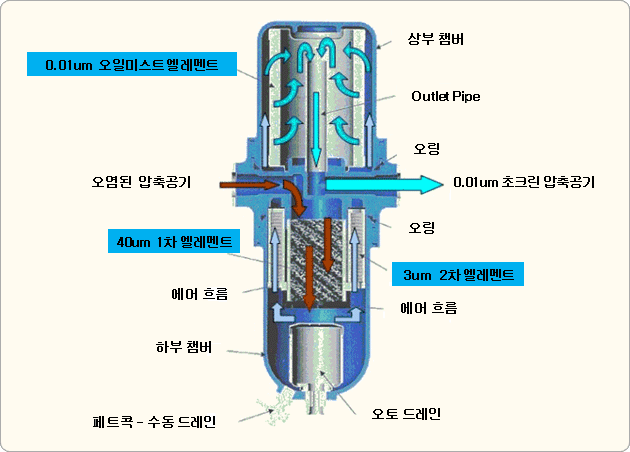

구조와 기능 |
|
|
여과되지 않은 모든 압축공기는 응축수,
오일미스트 및 고형이물질이 함유되어 있다.
에어라인에서 3in1 멀티드라이필터로 유입되는 압축공기는 1차 엘레멘트의
스테인레스 메쉬를 통과하면서 가속이 붙고 소용돌이를 친다. 물방울은
메쉬 표면에 붙어 다른 물방울과 결합된다. 물방울은 크기가 커지면서
다른 이물질을 모아서 밑으로 떨어지면서 오토드레인 집수조로 흘러간다.
모여진 응축수는 일정량 차면 플로트가 뜨면서 자동 배출된다.
압축공기가 1차 엘레멘트를 통과하면서 속도의 변화, 소용돌이 현상,
압축공기의 팽창에 의해 대략 95%의 응축수가 1차 엘레멘트에서
제거된다. 현재 남아있는 5%의 응축수를 함유한 응축수를 함유한
압축공기는 매우 흡수성이 높고 조밀하게 감은 2차 엘레멘트로 들어간다.
압축공기는 엘레멘트를 통과할 수 있는 길을 찾기 위해 격렬하게 회오리치며,
수많은 작은 소용돌이가 형성된다. 남아있던 응축수는 분리되어 이러한
소용돌이의 진공상태에서 기화된다. 오일방울과 5미크론 이상의 고형이물질은
2차 엘레멘트에서 제거된다. 3차 엘레멘트에서 99.99%의 오일미스트
및 0.01미크론 이상의 이물질이 제거된다. 이러한 방법으로 3in1
멀티드라이필터는 압축공기로 구동되는 장비에 무해한 깨끗하고 건조한
공기를 공급하는 것이다.
|
|
|
| |
|
성능 |
|
| |
1.응축수 제거 성능 : 100%의 응축수를 효과적으로 제거하여
응축수 없는 압축공기를 공급함.
2.고형미립자 제거 성능 : 0.01㎛ 이상의 고형 미립자 제거함.
3.오일 미스트 제거 성능 : 99.99% 이상의 오일 미스트 제거, 잔류량을 0.01ppm(w/w)
이하로 유지함.
4.압력손실 : 압력 0.5㎏/㎠, 유량 0.75N㎥/min일 경우 0.023㎏/㎠로서
에너지 손실이 적음.
|
|
적용 |
|
| |
| 식품제조공정.3차원측정기.반도체장비.포장기계.도장장비.제약장비.정밀측정기기,검사분석기기.의료기기.인쇄기기.에어모터.에어터빈.레이저
가공기.사출성형기계.정밀기계공구.기타 크린 에어를 필요로 하는 장비 |
| |
|
사양 |
|
| |
↓항목/모델→
|
일반
사양 |
T-103A
|
T-105A
|
T-107A
|
T-110A
|
T-120A
|
T-140A
|
T-180A |
|
사용압력
|
9.9㎏f/㎠ |
사용온도
|
5～60
℃ |
오일제거
|
0.01
ppm(w/w) |
미립자제거
|
0.01
㎛ |
최대유량
Nℓ/min
|
300 |
750 |
1,500 |
3,000 |
6,000 |
12,000 |
|
접속구경
＂PT
|
|
크기
mm
|
85x100x260
|
110x130x310
|
135x160x390 |
200x220x600 |
215x235x850
|
310x300x1180 |
|
무게
㎏
|
1.12
|
1.90
|
3.30
|
10.70
|
16.50
|
43 |
|
엘레멘트
품번
|
T-103FS
|
T-105FS |
T-110FS
|
T-120FS
|
T-140FS
|
T-180FS |
|
|
| |
|
| |
| |
|
|
