특징 |
|
| |
| 압축공기 중의 응축수를 분리하여 제거하는 응축수 세퍼레이터로서 필터 교환없이 반영구적으로
사용이 가능한 제품
1. 컴프레샤 후단 응축수 세퍼레이터로 사용
2. 드라이어가 설치되어 있어도 배관 길이가 길어서 작업 현장에서 응축수가
발생하는 경우 에어라인에서 이물질이 섞인 응축수를 제거하고 싶은 경우
3. 일정 작업 공간으로 응축수 유입을 방지하고자 할 경우
4. 단독 장비에 응축수 유입을 방지하고자 할 경우
5. 이동하면서 압축공기를 사용할 경우
6. 공간 문제로 에어 드라이어 설치가 불가능할 경우 |
| |
|
용도 |
|
| |
| 압축공기 중의 응축수를 분리하여 제거하는 응축수 세퍼레이터로서 필터 교환없이 반영구적으로
사용이 가능한 제품
1. 컴프레샤 후단 응축수 세퍼레이터로 사용
2. 드라이어가 설치되어 있어도 배관 길이가 길어서 작업 현장에서 응축수가
발생하는 경우 에어라인에서 이물질이 섞인 응축수를 제거하고 싶은 경우
3. 일정 작업 공간으로 응축수 유입을 방지하고자 할 경우
4. 단독 장비에 응축수 유입을 방지하고자 할 경우
5. 이동하면서 압축공기를 사용할 경우
6. 공간 문제로 에어 드라이어 설치가 불가능할 경우 |
| |
|
사양 |
|
| |
모델
|
접속구경 |
크기
|
사용압력 |
사용온도 |
처리유량 |
오토드레인
|
TAB-005 |
¾"PT |
110φ
* 400mm |
1.3~8.8kg/㎤ |
2~60℃ |
2.5N㎥/min |
AD-24 |
TAB-010 |
1"PT |
140φ
* 500mm |
1.3~8.8kg/㎤ |
2~60℃ |
5.5N㎥/min |
AD-24 |
TAB-015 |
1½"PT |
165φ
* 600mm |
1.3~8.8kg/㎤ |
2~60℃ |
15N㎥/min |
AD-24 |
TAB-020 |
2"PT |
216φ
* 670mm |
1.3~8.8kg/㎤ |
2~60℃ |
19N㎥/min |
AD-24 |
|
| |
| * 오토드레인 AD-24H를 사용할 경우 사용압력은 3~12kg/㎤임 |
| |
|

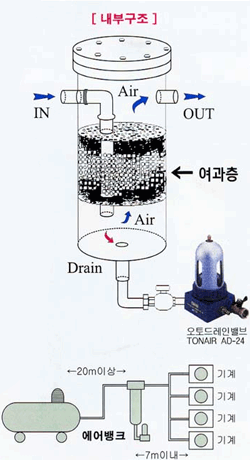

도면 |
|
| |
에어드라이어 전단 |
 |
| |
1.드라이어 효율증대, 수명연장
2.드라이어 수리비용 절감
3.드라이어 효율성 장기간 유지로 건조한 압축공기 장기간 사용 |
| |
|
고급필터 전단 |
| |
1.후단 고급필터의 수명연장 및 여과효율을 높여
압축공기질을 향상시킴
2.엘레멘트 교체비용 감소 |
| |
|
현장의 서브라인 분기점
|
| |
1.배관에서 발생괸 응축수를 제거한 후 서브라인으로
에어공급
2.배관 수명연장
3.공압기기 및 부품 수명연장으로 교체비용 절감 |
| |
|
에어소모용량이 큰 단독장비의
"응축수"분리"목적 (에어프레스 |
|
/백필터집진기/인쇄기계/사출성형기/섬유기계/기타자동화기계) |
| |
1.오염된 응축수로 인한 기계 고장 방지 및 생산성증대
2.소모부품 수명연장(솔레노이드밸브/실린더/백필터....) |
| * 사용하는 장비에 가깝게 설치할수록 효율은 증대됩니다.
|
| |
|
에어컴프레셔만 사용하는
고장 |
| |
1.AIR-BANK를 사용하는 기계로부터 7m이내에
설치하여 사용할 경우 에어드라이어의 효율과 비교하여 90%이상의 효율성을 유지할
수 있습니다.
2.에어드라이어 설치에 따른 투자비용 절감
|
|
|
