원 리 |
|
| |
공기 중에는 질소, 산소, 수증기 등의 기체가 있으며,
각 기체별로 멤브레인을 투과하는 속도가 다릅니다. 그림에서와
같이 수증기는 질소, 산소 등 다른 기체성분에 비해 빠르게 막을
투과하기 때문에 멤브레인을 이용하여 압축공기를 제습 할 수 있습니다.
|
|
|
|
특 징 |
|
|
|
| 제습용 멤브레인은 압축공기 또는 기체 혼합물중의
수분을 제거 할 수 있으며, 압축공기의 압력 및 유량에 따라 대기하에서 -10
℃에서 -30 ℃의 이슬점 온도를 가진 건조하고 깨끗한 공기를 제공 할 수
있습니다.
1. 설치가 간편하고, 장소의 제약을 받지 않는다.
2. 전기 사용이 필요 없다.
3. 반영구적으로 사용 가능하다.
4. 결빙 현상 등 수분에 의한 손상이 없다.
5. 폭발의 위험이 없어 방폭지역에 사용이 가능하다.
|
|
| |
 |
| |
 |
| |

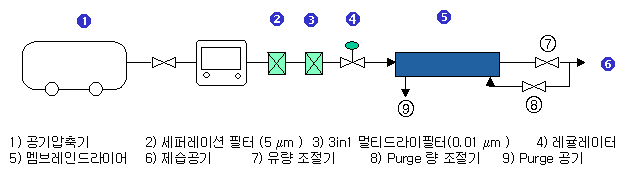

① 멤브레인 드라이어 설치시 전단에 오일미스트 필터 (0.01 ㎛)가 장착되고, 유지
보수가 잘 되어야 함.
② 사용할 제습공기 특성(이슬점, 유량 등)에 맞도록 유량조절기로 유량을 조절 함.
③ Purge 공기는 제습막에 수분이 응축되지 않도록 하는 역할을 함.
Purge량
조절기를 조절하여 장시간 제습성능을 유지 할 수 있도록 함. Purge 공기는 압축공기
유량의 10 ~ 15 %가 적당하며, 사용
장소에 따라 달리 할 수 있음. |
| |
 |
| |
|
| |
|

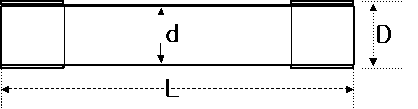

규 격 |
|
| |
|
L(mm) |
D(mm) |
d(mm) |
(용량)L/min |
PFDH115 |
180 |
58 |
50 |
~100 |
PFDH130 |
322 |
54 |
50 |
~300 |
PFDH250 |
530 |
68 |
60 |
~600 |
PFDH350 |
550 |
95 |
90 |
~1000 |
PFD-3100 |
1.040 |
95 |
90 |
~2000 |
|
| |
* 하우징
재질 : aluminum, 단, PFDH 115는 PVC
* 사용 조건 : 온도 10 ℃ ~ 60 ℃, 압력 4 ~ 9.9 bar
|
| |
|
설치장소 |
|
| |
일반 에어와 압축 에어는 온도 변화에 따라 수증기 형태의 에어에서 최대치의 수분을
흡수할 수 있습니다.
RH(상대습도) 등급은 특정한 온도에서 최대의 흡수용량에 관해서 그 수분의 함유량이 얼마나
높은지를 보여줍니다. 실제 아래의 내용을 알아두면 유용할 것입니다.
- 부식은 상대습도 40%이상에서 활성화.
- 박테리아는 상대습도가 높을수록 빨리 증식하며, 곰팡이는 상대습도 70%이상에서
발생.
- 응축수가 발생된다는 것은 공기와 수증기가 과포화 상태라는 뜻이므로 상대습도 100%를
넘어설 때 발생.
주위환경의 온도에 비례해서 상대습도가 주기적으로 변화하는 것을 조절해 주기 위해서
상대습도를 적정 수준 아래로 유지 시켜 주는 것이 압축공기 건조의 최종 목적입니다.
상대습도(Relative Humidity)는 공기 중 어떤 일정한 온도에서 이상적으로
존재 가능한 수분의 양에 대한 실제 존재하는 수분의 양을 가리킵니다. 압력하 노점은
압축공기가 100%의 상대 습도를 가지고 있을 때의 온도를 말합니다. 그러므로 완전히
포화 상태임을 가리키며, 또한 저온으로 내려갈수록 응축수는 더 많이 생성됩니다.
* 압축공기 라인이 노점보다 아래의
온도에 노출되어 있는 곳
* 습기가 공정의 심각한 문제를
유발하는 곳, 즉 마이크로 칩 생산, 정밀기계공구, 용접기계 등
* 압축공기의 품질이 특별한 공정이
요구되는 수준에 이르지 못할 경우,
단일 포인트용 드라이어가 필요.
|
| |
|

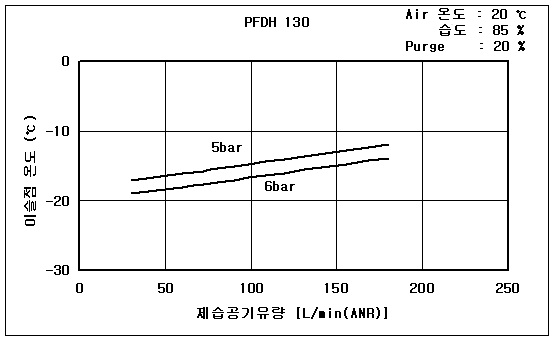

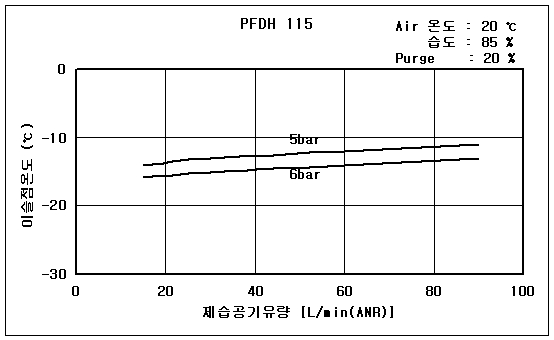

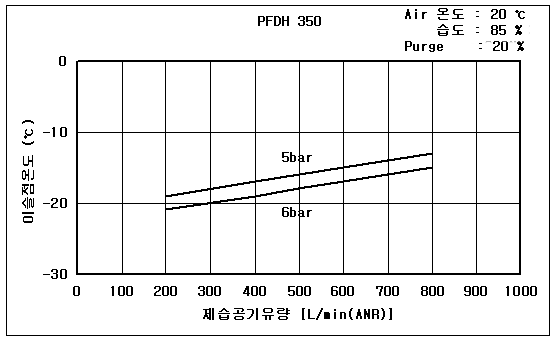

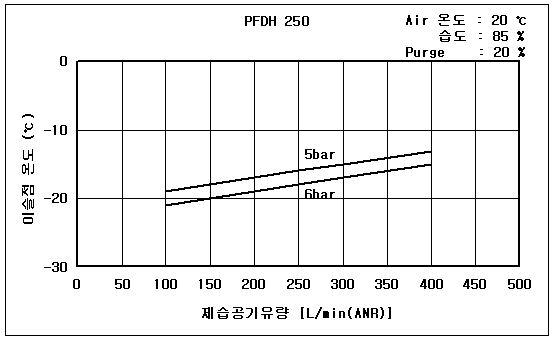

성능표 |
|
| |
|
|
|
|
| |
| * 압력, 온도, 유입공기의 성질에 따라 제습공기의 이슬점 온도는 차이가 있음. |
| |
|

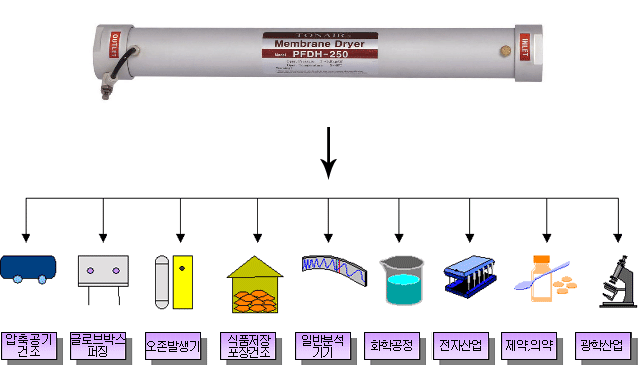

응용분야 |
|
| |
 |
멤브레인 드라이어는 의료업계 및 식품가공업계 뿐만 아니라 정밀기계 가공업등 산업계
전 분야에서 냉동식 및 흡착식 드라이어를 거친 압축공기에도 적용 될 수 있도록 설계 되었습니다.
멤브레인은 특히 작은 용량의 압축공기를 사용하는 적용처와 환경을 중요시 해줘야 되는 적용처에서
많은 이점을 있습니다. 그리고 멤브레인 용량은 얼마만큼 건조하기를 원하느냐에 따라 모델별로실제적인
요구치에 적합하도록 만들어졌습니다. |
|
| |
|

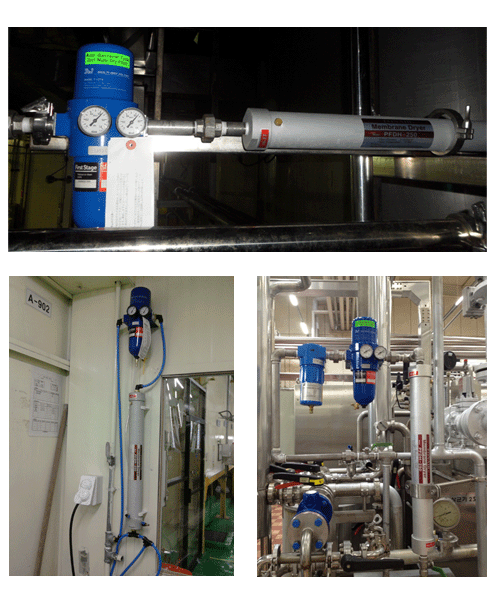

멤브레인 드라이어 설치사례 |
|
| |
 |
| |
|
